電氣裝配實訓臺

電氣裝配實訓臺
[名稱]:電氣裝配實訓臺
[規格型號]:DB-980
[產品價格]:
[參數下載]:
[聯系電話]:021-36334717
[QQ]:
點擊這里給我發消息點擊這里給我發消息
已有 人關注該產品

產品詳情

DB-980型電氣裝配實訓裝置由鋼板作制作的多功能安裝板(網孔板)實訓臺和電源裝置等組成。實訓時選擇的各種元件、器件和部件,可方便地安裝在網孔板上,方便靈活。根據教學和實訓的需要,選擇不同的元件、器件和部件,可進行不同課程模塊,不同項目的實訓,電氣裝配實訓裝置適用范圍廣,可完成的教學內容和實訓項目多。使用完畢的元件、器件和部件,從實訓臺上拆下,集中保管,損壞和丟失少。一個實訓場所,可以完成幾個專業教學和實訓,經濟適用。實訓臺配備漏電保護、過載和電路保護,保障人身安全和設備使用安全。靈活、可靠、安全、經濟適用,電氣裝配實訓裝置的特點。對實訓場所不多、教學經費投入受限制的學校,電氣裝配實訓裝置是一種理想的職業教育實訓設備。

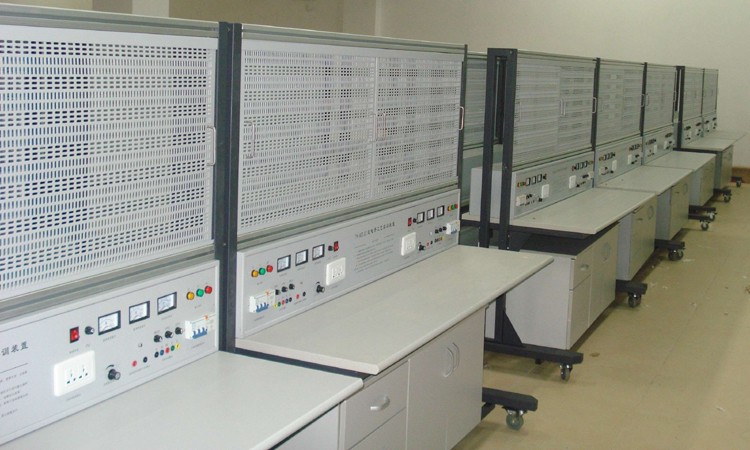

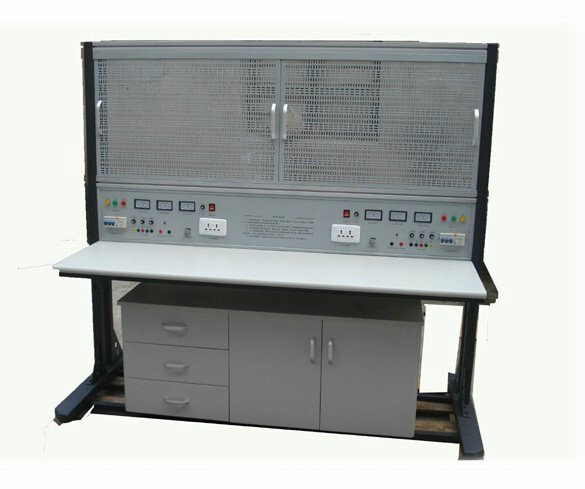

電氣裝配實訓臺
電氣裝配實訓臺

二、設備技術指標
1. 外型:整體尺寸1632mm×1050mm×1638mm;
2. 實訓臺架的材料:鋼板、鋁合金結構;
3. 電源(雙面具有相同資源):
1)輸入:三相AC 380V ±10% 50HZ 三相五線;
2)固定交流輸出:三相五線 380V 接插式2組、220V接插式2組。
3)可調直流輸出: 0~24V/2A連續可調2組(帶有指針電壓、指針電流表實時監控電源變化);
4. 接口及儀表:指針式電壓表 2 只,時刻監控電網電壓變化;
5. 保護:熔斷器作短路保護,斷路器具有過載保護,漏電開關具有漏電保護功能,漏電保護動作電流≤30mA。
6.4只5408二極管,用于能耗制動的整流電路;
7.三只75Ω/75W電阻用于電動機降壓啟動、一只10Ω/25W用于異步電動機的能耗制動。
三、 設備結構功能
本實訓臺由實訓屏(內置電源)、實訓桌、實訓儲物柜三大部分組成。
1、以30mm×30mm成型方鋼作為設備主要框架材料;實訓屏、地盤采用焊接連接、關鍵部位采用三角筋用內六角螺釘加固連接,表面經高溫噴塑處理,美觀大方且有效起到防銹絕緣的作用;由兩條35mm×35mm鋁合金型材及滑槽組成網孔板固定機構;固定機構的下方每面是鐵制雙工位電源箱,每工位電源箱的布局依次為電源保護裝置、電源指示裝置、電源輸出;
2、實訓桌桌面采用25mm麻灰色高密度層壓板封邊特制,有效提高絕緣等級;實驗桌底部裝有至少4個導向輪,方便實訓臺架移動;
3。實訓儲物柜采用標準結構和抽屜式,左側有3層抽屜,用于存放工具以及實訓資料;右側的雙拉門式設計。實訓儲物柜的位置可根據需要靈活調整,外形尺寸為:1300mm×800mm×510mm。
3、網孔板2塊:采用數控沖床精加工而成,網孔分布合理、均勻?讖浇y一,可在上面安裝的元氣件包括各類低壓電氣、PLC、單片機、變頻器、觸摸屏等。網孔板厚度1。5MM,大小774*580MM
四、參考實訓項目
1.電工布線工藝實訓
2.兩個開關控制一盞燈線路訓練
3.聲控開關控制白熾電路訓練
4.二地控制一盞燈電路訓練
5.三地控制一盞燈電路訓練
6.日光燈線路接線訓練
7.單相電度表直接安裝接線
8.單相電度表經電流互感器安裝接線
9.室內照明電路安裝訓練
10.配電板安裝訓練
11.交流負載電功率的測量
12.三相異步電動機直接啟動控制
13.三相異步電動機接觸器點動控制線路
14.三相異步電動機接觸器自鎖控制線路
15.三相異步電動機Y/△自動控制線路
16.用倒順開關控制三相異步電動機正反轉線路
17.接觸器聯鎖的正反轉控制線路
18.按鈕聯鎖的三相異步電動機正反轉控制線路
19.雙重聯鎖的三相異步電動機正反轉控制線路
20.三相異步電動機多地控制
21.工作臺自動往返控制線路
22.三相異步電動機串電阻降壓啟動控制線路
23.三相異步電動機能耗制動控制線路
24.雙速電機的控制線路
五、實訓臺元器件配置清單(1臺)

序號 名 稱 型號與規格 數 量
1 單相電度表 DD862-2 2
2 單相閘刀開關 HK8 2
3 拉線開關 4A/250V 2
4 平燈頭 6A/250V 4
5 園形插座 T3-10 2
6 電流互感器 LQG-0.5 2
7 墻壁開關座   4
8 聲控開關 118-B30 2
9 低壓斷路器 DZ108-20/10 2
10 螺旋式保險盒 RL1-15/3A 6
11 直插式保險盒 RT14-20/2A 4
12 交流接觸器 CJX2-0910 6
13 輔助觸頭 F4-22 6
14 熱繼電器 R16B-20/3 2
15 通電延時時間繼電器 ST3PA-B/380V(0-60S) 2
16 時間繼電器座 PF-083A 2
17 3H鐵殼按鈕   4
18 行程開關 LX9-222 4
19 行程開關 LX9-001 4
20 倒順開關 K03-15 2
21 日光燈管 Y210RR25/10W 2
22 鎮流器 13W 2
23 日光燈座   4
26 接線端子排 JF5-2.5/5 5
27 G形導軌   1
28 走線槽   2米
29 螺絲   90
30 螺絲刀   4
31 尖嘴鉗   2
32 剝線鉗   2
33 三相鼠籠異步電動機 380V/Y/△180W,單速 1
34 三相鼠籠異步電動機 380V/Y/△180W,單速,配離心開關 1
35 三相雙速鼠籠異步電動機 380V/Y/△180W 1
