中央空調空氣處理系統實訓裝置(LON總線型)

中央空調空氣處理系統實訓裝置(LON總線型)
[名稱]:中央空調空氣處理系統實訓裝置(LON總線型)
[規格型號]:DBZY-1
[產品價格]:
[參數下載]:
[聯系電話]:021-36334717
[QQ]:
點擊這里給我發消息點擊這里給我發消息
已有 人關注該產品

產品詳情

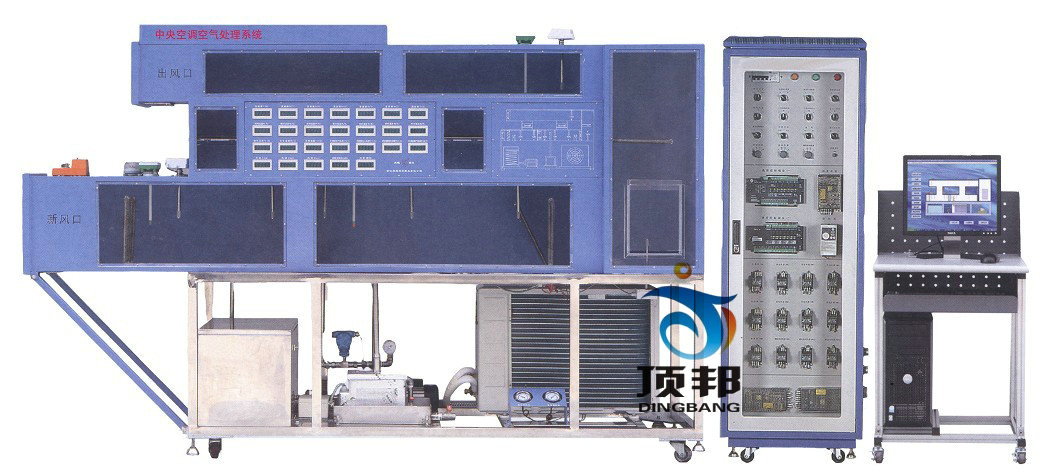

中央空調空氣處理系統實訓裝置

中央空調空氣處理系統實訓裝置(LON總線型)是根據目前國內建筑電氣,樓宇智能化精心設計的綜合實驗裝置,本裝置結合當前安防領域的先進技術,從教學實驗的要求的角度出發,以工程化的設計理念完整的實現了中央空調全空氣調節系統的工作過程。

二系統特點
綜合性;采用國內先進的二次回風系統,在同一臺實驗臺上完整的完成
8種制冷系統工況
工程化;整套控制系統大部分采用工業現場實際應用部件
開放性;裝置采用透明化,開放性設計,學生能夠清晰的了解整個系統工作原理
安全保護;裝置設有強電漏電系統裝置
采用空氣加熱系統;能在夏季模擬冬季的工狀況。

三、技術參數
輸入電源:三相五線 380V±10% 50Hz
整機容量:≤4.5kVA
工作環境:溫度-10℃~+40℃ 相對濕度<85%(25℃) 海拔<4000m
4. 外形尺寸:>2000cm×60cm×130cm
二、系統組成
中央空調系統由實驗臺、制冷機組、制熱系統、加濕裝置、空調箱(風道)、冷凍水系統、測量儀表(包括溫濕度傳感器及風速傳感器)、電氣控制系統、模擬熱源等組成。
實驗臺
不銹鋼底架、風道和模擬房間為鐵質雙層亞光密紋噴塑結構,有機玻璃封板,配超薄型無隔板過濾器, 過濾效率為:99.99%0.3um,靜態百級。將靜壓箱尺寸縮到最小,配不銹鋼臺面和玻璃側擋板,規格:W2100*D750*H800mm。
制冷機組、制熱機組
采用1.5P熱泵空調的室外機組和盤管蒸發器,組成冷源和熱源,對煤水進行冷卻。
額定電壓:AC220V
制冷/制熱額定輸入電流:5.0A/5.6A
制冷/制熱額定消耗功率:1.10kW/1.21kW
制冷量3200W、制熱量4350W
加濕裝置
采用1.6升PTC加濕氣、蒸汽軟管和蒸汽噴頭組成。
額定功率:1.2kW
蒸汽噴管(φ10)
冷凍水系統
整個供水系統的動力源為磁力驅動泵,由制冷系統將水箱的水溫制冷/制熱,再由水泵打到表冷器中,通過表冷器與空氣進行交換,水又回到水箱,實現了循環使用。
測量儀表
有4組溫濕度傳 感器、三組風速傳感器和一組流量傳感器及顯示儀表組成。
5.1溫濕度傳感器:
安裝方式:管道式
溫度測量范圍:-20℃~+60℃
測量誤差:±0.5℃
濕度測量范圍:0~100%
測量誤差:± 3%
探頭工作溫度-40℃~+120℃
5.2風速傳感器
安裝方式:管道式
測量范圍:0~10m/s、0~15m/s、0~20m/s
探頭長度200mm
探頭工作溫度-25℃~+50℃
5.3渦輪流量變送器
測量范圍:0.2~1.2m³/h
壓力:6.3MPa
電氣控制系統
電氣控制由手動控制,如加熱器的電源、送風機電源、制冷/制熱的啟動等,并帶有相應的指示。
6.1 PLCC控制模塊
工作電壓:DC24×(1±10%)V或AC17V,允許范圍:AC14.45V~18.7V
工作電流:500mA
6.2 三維力控組態監控軟件
空氣處理系統
風機安裝臺:采用不銹鋼制造,?刂破敛捎描F質雙層亞光密紋噴塑結構框架,鋁質面板
儀表系統:主要有交流電壓表、交流電流表以及各種溫度檢測儀表。
交流電壓表:電壓測試范圍為0.2mV~200V(有效值),測試基本精度達到±1%,量程分200V五檔
交流電流表:測量范圍為0~5A,量程自動判斷、自動切換,精度0.5級,四位數碼顯示
傳感器系統:
動力變速部分:采用變頻器控制電機的運轉速度,從而使風機有不同的運轉速度。
數據自動采集及處理系統:利用采集卡實現計算機的數據采集、處理、輸出以及報表的打印等功能。
風管系統:采用鐵質雙層亞光密紋噴塑結構組合而成,造型美觀。

五、實驗項目
封閉式系統冬季運行工況
封閉式系統夏季運行工況
直流式系統冬季運行工況
直流式系統夏季運行工況
一次回風系統冬季運行工況
一次回風系統夏季運行工況
二次回風系統冬季運行工況實驗
二次回風系統夏季運行工況實驗
