中央空調機實訓系統(工程型)

中央空調機實訓系統(工程型)
[名稱]:中央空調機實訓系統(工程型)
[規格型號]:DB-12B
[產品價格]:
[參數下載]:
[聯系電話]:021-36334717
[QQ]:
點擊這里給我發消息點擊這里給我發消息
已有 人關注該產品

產品詳情

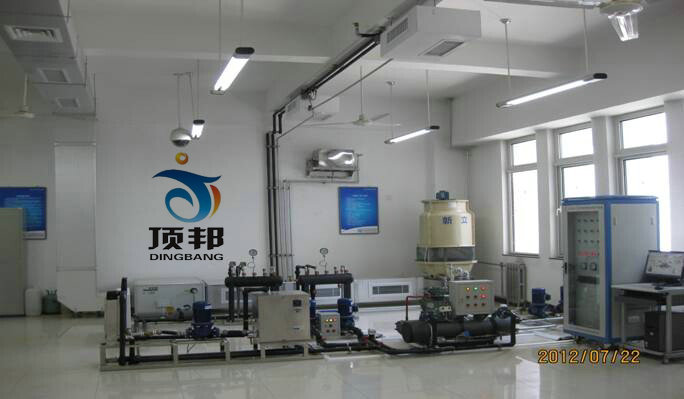

DB-12B 中央空調機實訓系統(工程型)

中央空調機實訓系統

DB-12B 家用中央空調實訓考核裝置是根據教育部“振興21世紀職業教育課程改革和教材建設規劃”要求,按照職業教育的教學和實訓要求研發的產品。適合高職院校、職業學校的制冷技術、制冷流體機械、家用制冷設備原理與維修、冷庫與冷藏技術、制冷設備維修工(初級、中級、高級)等實訓教學。培養掌握空調與制冷技術專業理論知識和專業實踐技能,從事空調、制冷設備及系統技術升級、改造設計、安裝、調試、維護、維修、技術管理等方面的技能應用型人才。
實訓裝置也適合普通院校、技工學校、職業培訓學校、職教中心、鑒定站/所、制冷類專業《制冷設備維修工(高級)》、《制冷設備原理與維修》、《制冷空調裝置操作安裝與維修》、《中央空調工(初級、中級、高級)》、《家用制冷設備原理與維修》等課程。
一、 特 點
1. 系統終端處理機多樣化:采用天井式(嵌入式)、掛壁式、風機盤管三種形式的終端處理機組;讓學生了解室內機組的多樣化的結構形式。
2. 每個終端處理機配置制冷系統流程板、控制電路流程板、溫度表及壓力表,可觀測到機組的全部控制電路。
3. 系統的完整性、獨立性:與實際中的家用中央空調,其控制功能、保護功能、顯示功能完全一致,每個用戶終端都可以在同一工況下獨立控制。
4. 操作臺只需交流220V電源即可投入使用,占地面積小,節約用房、減少基建投資。
5. 裝置直觀展示了家用中央空調的系統結構、工作原理,便于教師的演示講解及學生對課本知識理解掌握。結構合理,造型美觀 裝置結構合理緊湊、造型美觀大方,實訓桌還設有四個萬向輪和四個固定調節機構,便于移動和固定。
6. 實訓裝置系統設有模擬故障設置功能,在制冷系統、電氣系統中設置故障。通過具體現象提高學生分析能力,有利于學生將理論用于實際,并培養其實際動手能力。
7. 設有電流型漏電保護裝置,對地漏電電流超過一定值,即跳閘切斷電源;并有熱保護器件,對壓縮機進行過熱、過載保護等功能。
二、 技術參數
1. 輸入電源:單相三線~220V±10% 50Hz
2. 工作環境:環境溫度范圍為-5℃~+40℃ 相對濕度<85%(25℃) 海拔<4000m
3. 裝置容量:<3.8kVA
4. 外形尺寸:3400mm×1100mm×2100mm
5. 制冷劑類型:R410a
6. 安全保護:具有漏電壓、漏電流保護裝置,安全符合國家標準
三、 裝置的基本組成
充分地展示了中央空調的結構形式、控制原理、系統不同工況時的參數變化及空調制冷系統流程圖。
1. 裝置底盤采用加強鈑金結構設計,框架采用鋁型材結合鋁塑板封面組成。
2. 智能溫度控制器3套:智能溫控能對被控對象進行溫度測量與顯示,調節溫度上、下限設定,完成制冷、制熱、停機等功能;顯示工作狀態和便于觀察被空調房間內溫度,操作方便。
3. 工作流程圖板套工作流程圖板詳細說明制冷系統流程、監測點溫度、系統壓力、工作狀態指示、系統部件說明。
4. 測量儀表1套:配備指針式真空壓力表、溫度顯示儀表等。
四、 裝置的基本配置

PLC模塊分為從站模塊和主站模塊。從站模塊用于實現對中央空調的過程進行實時控制,從站模塊的配置為:
FX2N-48MR:從站PLC主機,用于控制相應的繼電器和接觸器,實現對中央空調模型系統的壓縮機、冷卻水泵、冷凍水泵、風機等執行機構的邏輯控制。FX2N-48MR,屬于繼電器輸出(R)型的PLC,交流和直流負載用,關斷頻率低(ON←→OFF,約10ms),動作頻率最大10HZ/秒;允許通過電流為2A/點,有接點,機械絕緣,廣泛用于各種工業控制現場。
FX2N-2AD功能模塊:用于采集中央空調模型系統的溫度信號,最大可以實現2路溫度信號同時進行采集。
FX2N-32CCL功能模塊:作為CC-LINK的從站模塊,與主站模塊的PLC進行現場總線通訊。

五、 關鍵配套件

1.PLC的主要技術參數:
項 目 規 格 備 注
運轉控制方式 通過儲存和程序周期運轉
I/O控制方式 批次處理方法(當執行END指令時) I/O指令可以刷新
運轉處量時間 基本指令:0.08μs/指令;應用指令:1.52至幾百μs/指令
編程語言 邏輯梯形圖和指令清單 使用步進梯形圖能生成SFC類型程序
程式容量 8000步內置
指令數目 基本順序指令:27個;步進梯形指令:2個;應用指令:128個 最大可用298條應用指令
I/O配置 最大硬體I/O配置點256,用戶的選擇(最大可設輸入256、輸出256)
輔助
繼電器
(M線圈)
一般 500點 M0至M499
鎖定 2572點 M50至M3071
特殊 256點 M8000至M8255
狀態
繼電器
(S線圈)
一般 490點 S0至S499
鎖定 400點 S500至S899
初始 10點 S0至S9
信號報警 100點 S900至S999<, SPAN style="FONT-FAMILY: '宋體'; COLOR: rgb(0,0,0); FONT-SIZE: 9pt">
定時器
(C)
100毫秒 范圍:0至3276.7秒200點 T0至T199
10毫秒 范圍:0至327.67秒46點 T200至T245
1毫秒保持 范圍:0至32.767秒4點 T246至T249
100毫秒保持 范圍:0至3276.7秒6點 T250至T255
計數器
(C)
一般16位 范圍:0至32767數200點 C0至C199類型:16位上計數
鎖定16位 100點(子系統) C100至C199,類型:16位上計數器
一般32位 范圍:-2147483648至+2147483647
35點
C200至C219,類型:32位上/下計數器
鎖定32位 15點 C220至C234類型:16位上/下計數器
高速
計數器(C)
單相 范圍:-2147483648至+2147483647一般規則:選擇組合計數頻率不大于20KHZ的計數器組合,注意所有的計數器鎖定 C235至C240,6點
單相C/W起始 C241至C245,5點
雙相 C246至C250,5點
A/B相 C251至C255,5點


主站模塊的配置為:
FX2N-48MR:主站PLC主機,與上位計算機進行連接,將從站PLC及其控制和采集的中央空調運行參數顯示到上位計算機上面,上位計算機安裝有組態軟件。
FX2N-48CCL:作為CC-LINK的主站模塊,與從站模塊的PLC進行現場總線通訊。
(2)觸摸屏模塊
觸摸屏模塊采用三菱觸摸屏GT1155,5.7寸,256色。觸摸屏與PLC從站模塊連接,作為一個操作站,可以進行基本參數的修改和監控。
(3)繼電器模塊
繼電器模塊,安裝有中間繼電器(AC220V),交流接觸器(AC220V),熱繼電器,漏電保護開關,熔斷器,時間繼電器等元件,利用繼電器模塊,可以獨立實現對中央空調實驗設備進行過程控制。繼電器元件采用正泰品牌。
(4)儀表模塊
儀表模塊,分別安裝了數字溫控儀表、溫度儀表、電流表、電壓表等,用于監控壓縮機,風機,循環水泵等執行元件的工作電流和電壓,監控出風口、回風口、冷凝器等制冷元件的溫度。
a.三相帶漏電保護總開關;b.三相電源保險絲;c.壓縮機電壓指示;d.壓縮機電流指示;e.模擬鍋爐電流指示;f.冷水水泵壓力指示;g.熱水水泵運行指示; h.冷卻水水泵運行指示;i.空氣調節風機電流指示;j.壓縮機工作指示;k.模擬鍋爐工作指示;l.冷凍水水泵工作指示;m.冷卻塔工作指示;n.冷卻塔風機工作指示;o.空氣調節風機工作指示;p.數顯冷凍水水溫調節指示;q.數顯熱水水溫指示;r.數顯冷卻指示;s.制冷開關;t.數顯冷水水溫高調節指示;u.制熱開關;v.數顯熱水水溫調節指示。
5)按鈕及信號模塊
按鈕及信號模塊,安裝有模式切換開關(自動、手動兩種模式)、按鈕、指示燈,用于操控中央空調的運行,如:壓縮機啟動停止,主風機啟動停止等。按鈕及信號模塊,既可與繼電器模塊連接實現繼電器回路控制,也可與PLC連接實現PLC回路控制。
六、中央空調主機系統
制冷系統主要組成:壓縮機、蒸發器、冷凝器、電磁閥、過濾器、膨脹閥、視液鏡、儲液器、噴淋式冷卻塔、冷卻水泵、制冷水泵。
制熱系統主要組成:電熱式模擬鍋爐、數顯溫度調節器、熱水水泵等。
(1)具有蒸汽壓縮式集中式和半集中式中央空調系統的功能,主要由冷源系統、熱源系統、空氣處理及配送系統及控制與顯示系統等組成?蓾M足學校既能開出驗證性實驗,也可以開設故障設置性實驗滿足畢業設計、教師科研、創新實驗室所需,能實現一機多用。
(2)制冷系統由壓縮機、蒸發器、冷凝器、電磁閥、熱力膨脹閥、儲液罐、視液鏡、干燥過濾器和壓力表等部分組成。管路中串接有視液鏡,可觀察制冷劑物理狀態和流動方向。管路中串接的電磁閥,作為制冷系統通斷控制部件,高低壓力表顯示高壓壓力和低壓壓力。
冷卻水循環系統主要由冷卻水泵、噴淋式冷卻塔及循環管路等部分組成,用于吸收冷凝器中制冷劑散發的熱量。
(3)冷媒水循環系統主要由冷媒水泵及循環管路等部分組成,用于將蒸發器中制冷劑蒸發產生的冷量輸送給模擬用戶。
(4)具有熱源系統模塊。供熱系統由1臺模擬鍋爐、1臺熱水泵、1套板式換熱器等組成。
空氣處理與配送要求采用集中式和半集中式兩種調節方式。集中式空調系統主要由冷熱交換器、風柜、送風機、送風管道及回風管道等部分組成;通過冷熱交換器將冷源(冷凍水)或熱源(熱水)進行處理,把風柜內的空氣冷卻(或加熱),通過送風機和送風管道輸送到各用戶端(模擬房)而達到制冷(制熱)的目的。半集中式空調系統主要由風機盤管組成;工作時,盤管內根據需要流動的冷水(或熱水),風機把室內空氣吸進機組,經過濾后再經入盤管冷卻(或加熱)送回室內,如此循環,以達到調節室內溫度、濕
額定功率HP

七、系統配置清單
序號 項目(設備名稱) 數量 備注
中央空調教具機組
1 中央空調主機(8P冷水機半封閉式壓縮機,,水冷式殼式冷凝器。壓力控制器,油液分離器。壓力膨脹閥 1
8P水冷半封閉式機組ZR94KCT-FD
2 新風空調管道組 1
3 制冷和制熱管道組 1
4 冷凍水回水泵 2 550W立式水泵
5 電熱鍋爐組 2000W 3.5A 1
6 消聲靜壓箱 1
7 冷熱交換器 1
8 冷凝器 1 5P殼式冷凝器
9 膨漲水箱 1 不銹鋼400*300*300
10 冷卻塔 1 4T水冷
11 冷卻風機 1 220V
12 冷卻水回水泵
550W立式管道水泵
2只
13 空調模擬房 1 學校教室
14 風機盤管機組 3個 1P水冷機
15 制冷、制熱溫度探測器 6
16 風道管路 1 1000*300*50010米
17 風管掛架 10 定做
18 鐵質通風管路 5 1000*300*500
19 控制箱配電柜800×600×1700mm (內置1臺三菱PLC FX1N-40MR及相關繼電器、控制開關、指示燈、標準通信接口和配套設備) 1 800*700*1600
20 壓力模塊 FX4AD 品牌:三菱;原產地:
21 PLC FX2N-2AD功能模塊:用于采集中央空調模型系統的溫度信號,最大可以實現2路溫度信號同時進行采集 1
22 出風口 3
23 觸摸屏:
GT1155(5.7寸,256色)
1 。
24 保溫管8分管100米 1 以工程實用為數
25 PPR水路管件8分管100米 1 以工程實用為數
26 水壓表 8
27 散流器 6
28 使用說明書 1
29 計算機V2200型臺式電腦,200G硬盤,1GDDI內存,17寸液晶顯示器,英特爾酷睿2雙核處理器 E1200;集成高性能3D顯卡顯卡;10M-100M網卡;USB 2.0接口;USB光電鼠標;功能鍵盤。 1 自備
30 常用電工工具 1

31 分水器 20L 一進三出
32 集水器 20L 一進三出
33 空氣處理系統,1套送風管,1套回風管及相關配套設備) 1
34 防火閥
—易熔環熔斷動作溫度70℃
—手動復位開啟、手動調節角度
—閥門耐火等級3小時
—全開時阻力系數<0.5防火閥·70℃溫感器動作,閥門瞬間關閉。·手動關閉,手動開啟。
·DC24V電信號,電磁鐵吸合,閥門關閉。
·輸出關閉信號,聯鎖風機。
·輸入DC24V電信號,閥門自動復位開啟。
·煙氣溫度低于 70℃ 時,溫感器自動復位后可以重復使防火閥
—易熔環熔斷動作溫度70℃
—手動復位開啟、手動調節角度
—閥門耐火等級3小時
—全開時阻力系數<0.5防火閥
—易熔環熔斷動作溫度70℃
—手動復位開啟、手動調節角度
—閥門耐火等級3小時
—全開時阻力系數<0.5防火閥
—易熔環熔斷動作溫度70℃
—手動復位開啟、手動調節角度
—閥門耐火等級3小時
—全開時阻力系數<0.5

35 消聲靜壓箱
,1組織氣流使之分布均勻。
2利于 NC 值的衰減,若靜壓箱內貼隔音板則效果更好
1
36 散流器 3
37 工程材料 1 以現場安裝而定
38 中央空調PLC應用程序) 1
39 工業組態軟件 1
40 PLC編程軟件 8
41 中央空調PLC應用程序 1
42 中央空調組態應用程序 1
43 中央空調虛擬動畫 1
44 可移動式學生終端計算機臺架 (鋼木結構≥ 550×550×900 mm 1
